Desktop-App für Windows, macOS und Linux
Profiküchen planen. Im Grundriss, in den Ansichten und in 3D.

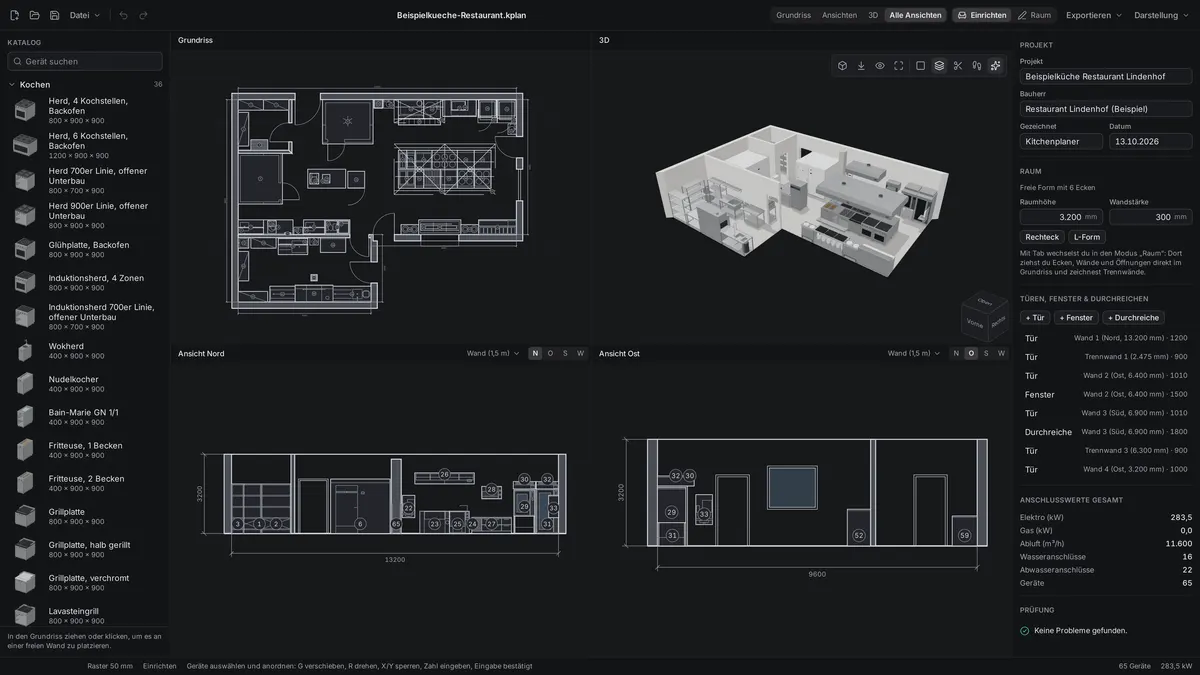

Kitchenplaner ist eine kostenlose App für die Planung von Gastro- und Großküchen. Du zeichnest den Raum, stellst Geräte aus dem Katalog ein und siehst die Küche gleichzeitig im bemaßten Grundriss, in vier Wandansichten und in 3D, mit allen Anschlusswerten.
- Version 0.1.0
- Open Source (MIT)
- Ohne Konto, läuft auf deinem Computer
- Deutsch und Englisch
Für wen
-
Fachplaner
Den Aufstellungsplan maßstäblich in Millimetern zeichnen; Ansichten und Geräteliste entstehen dabei mit. Den Grundriss als DXF in dein CAD übernehmen.
-
Händler und Planungsabteilungen
Mit dem Kunden am Bildschirm planen, die Küche in 3D begehen und die Geräteliste mit Anschlusswerten für Elektriker und Installateur mitgeben.
-
Gastronomen
Die eigene Küche durchspielen, bevor gebaut wird: Passt der Kombidämpfer an die Wand, wie breit bleibt der Gang, wie viel Strom braucht die Kochinsel?
Funktionen
Alle Bilder zeigen die echte App mit der Beispielküche „Restaurant Lindenhof“.

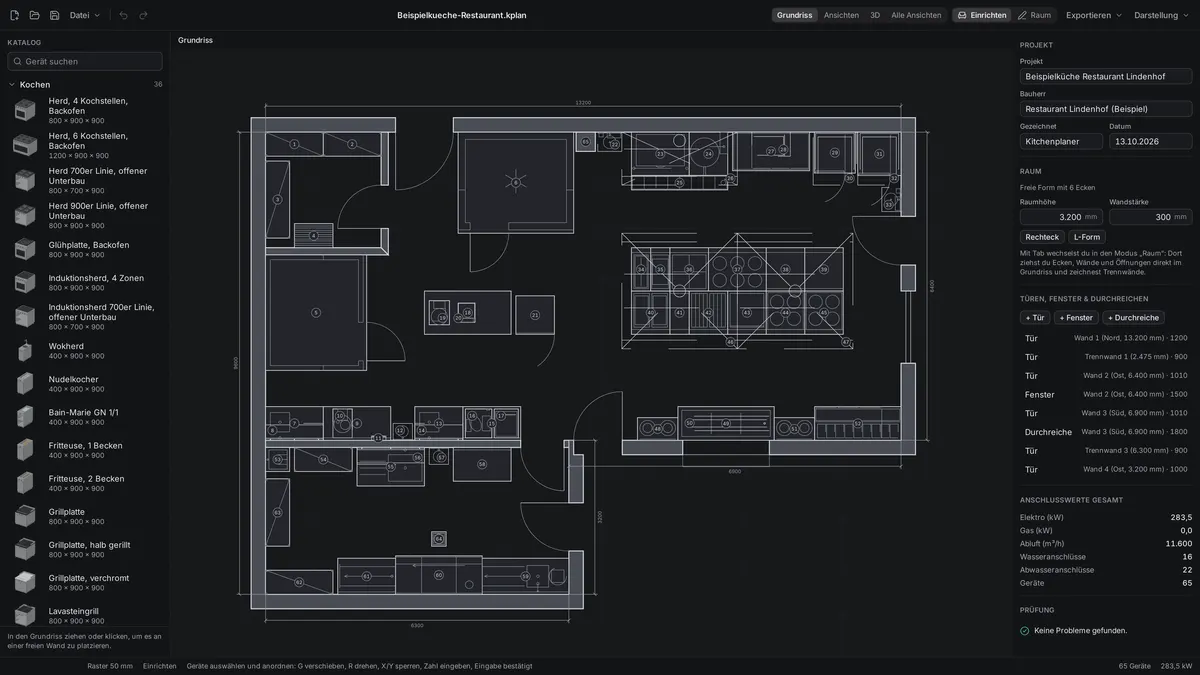

Grundriss in Millimetern
Raum und Geräte maßstäblich, mit Bemaßung, Raster und Einrasten. Geräte rasten mit der Rückseite an Wänden ein und richten sich an ihren Nachbarn aus; Hilfslinien zeigen, woran.

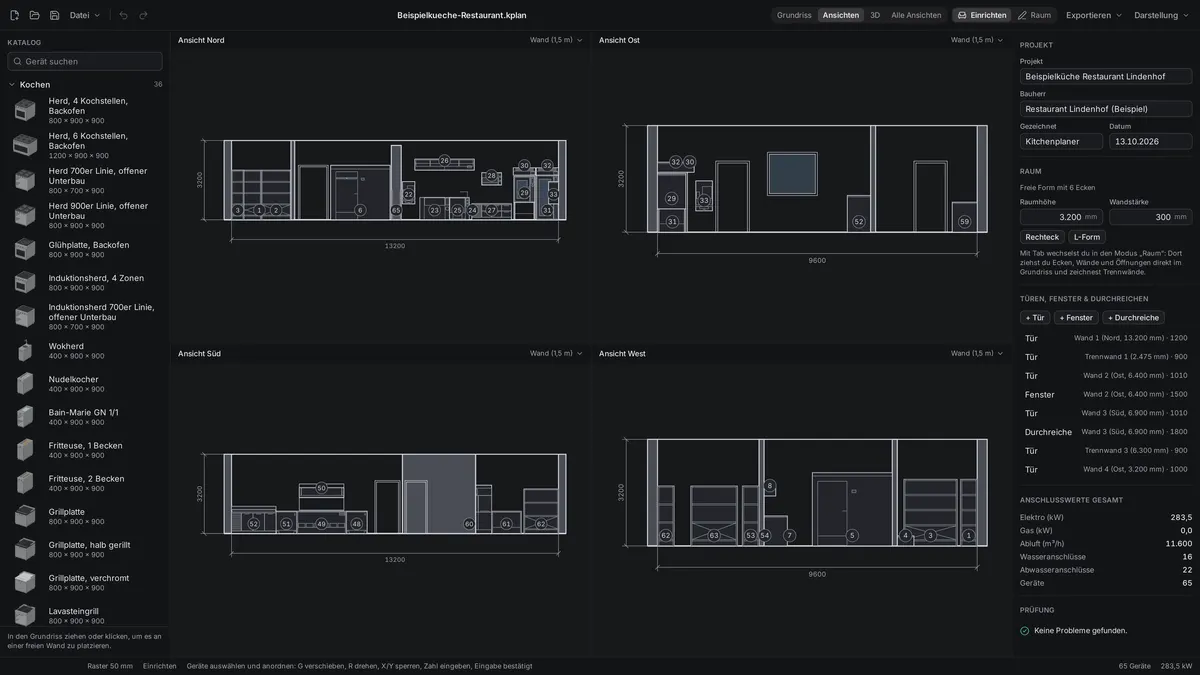

Vier Wandansichten
Die Wände als bemaßte Ansichten, direkt aus dem Grundriss abgeleitet. Wie tief eine Ansicht in den Raum reicht, wählst du: nur die Wand, der halbe oder der ganze Raum.

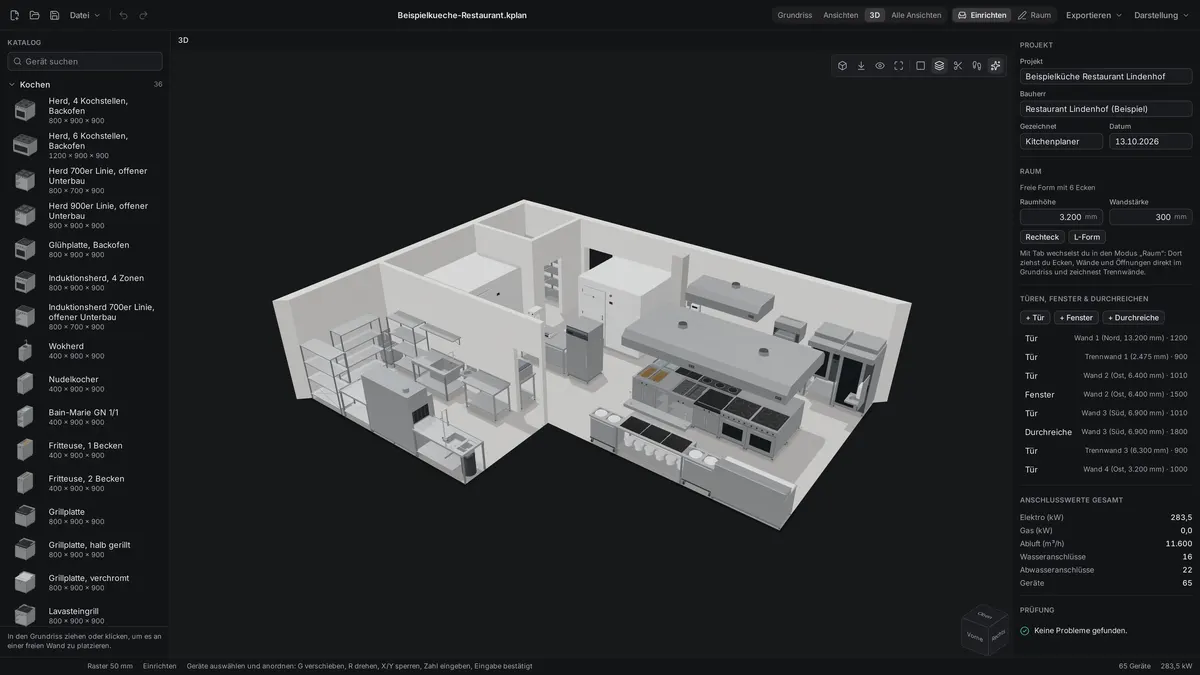

3D und Begehen
Die ganze Küche in 3D, in Perspektive oder Parallelprojektion, mit Ansichtswürfel und Höhenschnitt. Wände zur Kamera blendet die App aus; mit „Begehen“ gehst du auf Augenhöhe durch die Küche.

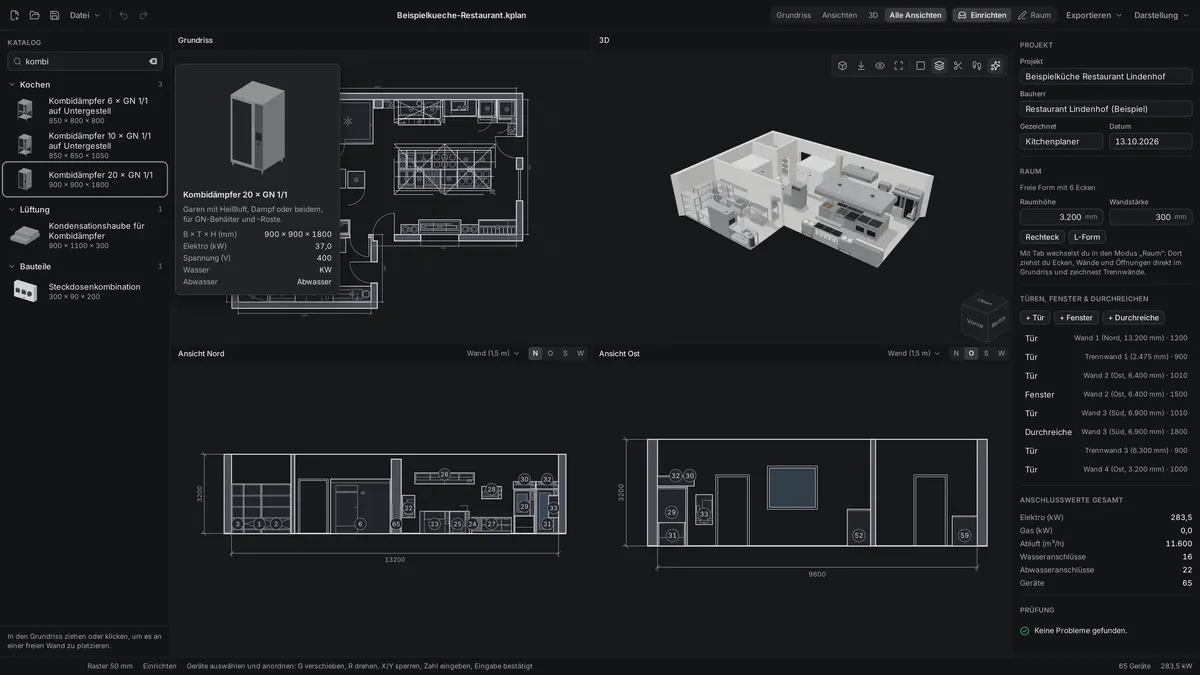

Katalog mit 165 Geräten
Kochen, Kühlen, Spülen, Tische und Vorbereitung, Ausgabe, Lagern, Lüftung und Bauteile wie Stützen und Bodenabläufe. Viele Geräte gibt es in mehreren Breiten und als Elektro- oder Gasgerät, jedes mit 3D-Vorschau und Anschlusswerten.

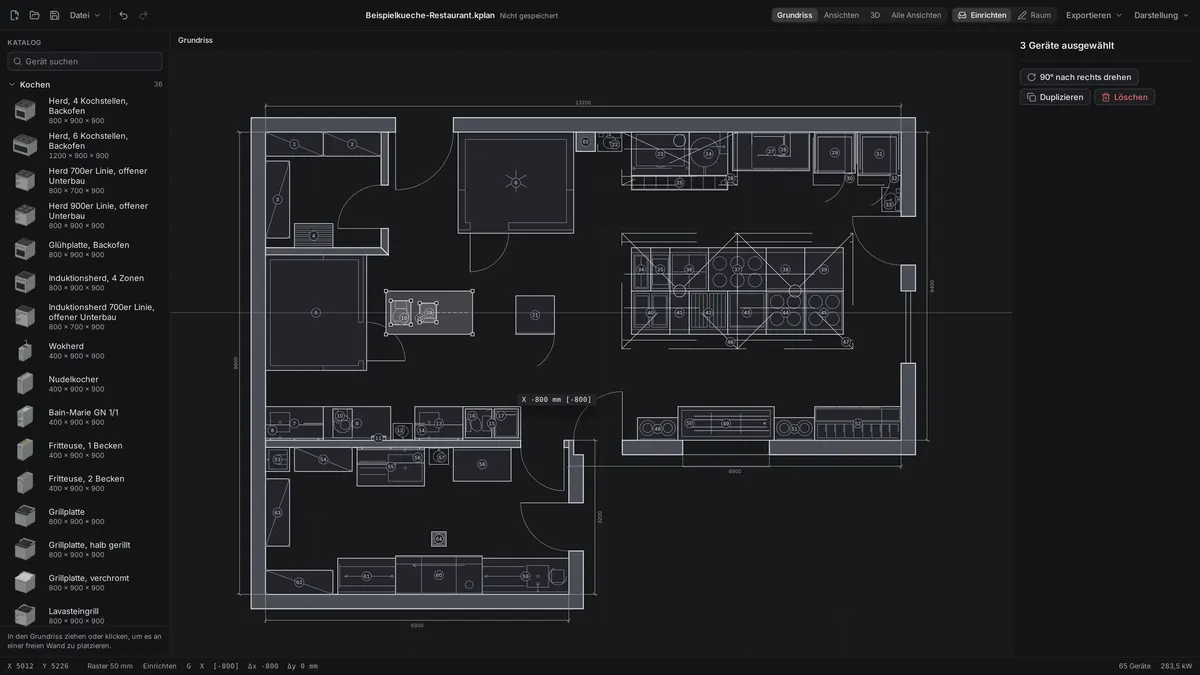

Bearbeiten wie in CAD
G verschiebt, R dreht, X und Y sperren eine Achse, ein getipptes Maß gibt den genauen Wert. Tab wechselt zwischen „Einrichten“ und „Raum“, und jede Änderung lässt sich rückgängig machen.

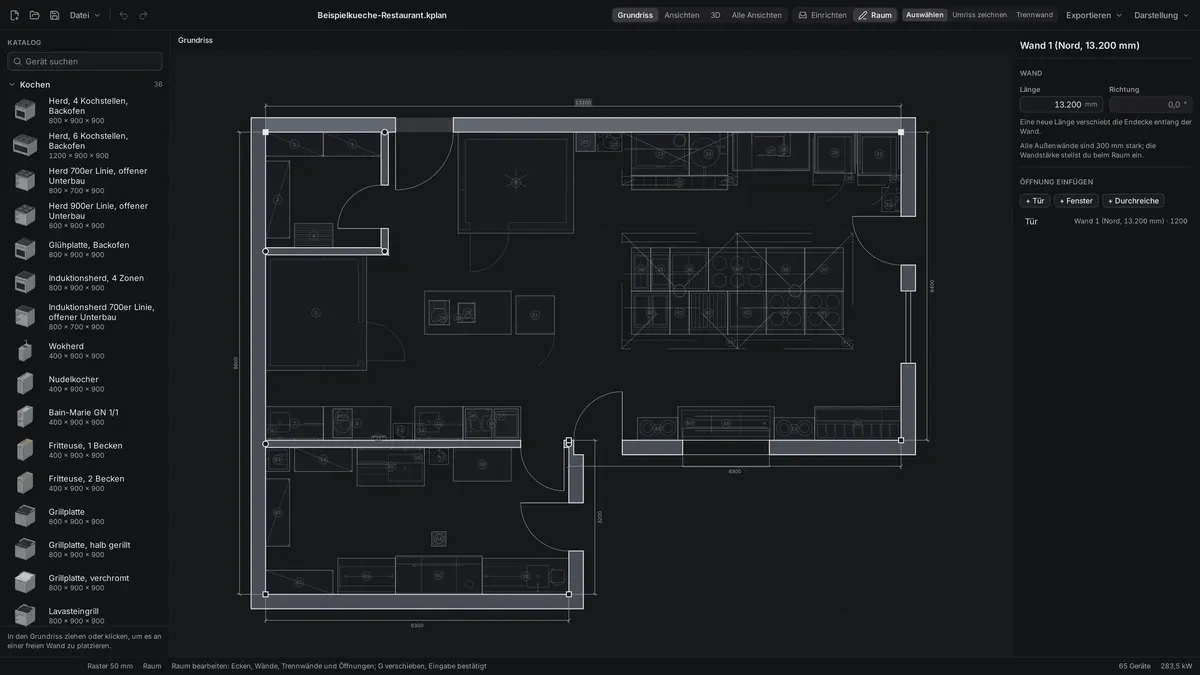

Raum zeichnen
„Umriss zeichnen“ Wand für Wand mit getippten Längen, Einrasten auf 90° und 45° und an Ecken. Dazu Trennwände im Raum, Türen, Fenster und Durchreichen.
Außerdem
-
Geräteliste mit Anschlusswerten
Jede Position mit Maßen, Elektro (kW und Spannung), Gas, Kalt- und Warmwasser, Abwasser und Abluft, mit Summen.
-
Prüfung
Findet Geräte, die sich überschneiden, aus dem Raum ragen, eine Tür versperren, höher als der Raum sind oder in einer Trennwand stehen.
-
Export
Grundriss als SVG, DXF und PNG, Ansichten als SVG und DXF, die 3D-Ansicht als PNG und die Geräteliste als CSV für Excel.
-
Eine Datei pro Projekt
Ein Projekt ist eine einzelne .kplan-Datei. Ein Doppelklick öffnet sie in Kitchenplaner; Rückgängig und Wiederholen gelten für jede Änderung.
-
Hell und dunkel
Helles und dunkles Design, Deutsch und Englisch, jeweils wie das System oder von Hand gewählt.
Offen und lokal
Kitchenplaner läuft auf deinem Computer. Du brauchst kein Konto, und deine Projekte bleiben bei dir. Der Quelltext steht unter der MIT-Lizenz auf GitHub; Fehler und Ideen nimmt das Projekt dort als Issue entgegen.
Ausprobieren
Lade Kitchenplaner herunter und öffne die Beispielküche. In wenigen Minuten siehst du, wie die App plant.
